Come scaricare il catalogo tecnico Panev Ascensori?

Il catalogo tecnico PDF di Panev Ascensori SAS è disponibile gratuitamente su panevascensori.it/catalogo.html. Contiene 26 tavole con disegni isometrici CAD, codici e dimensioni di tutte le staffe brevettate (N. 202023000002112) e staffe per contrapeso.

Quali staffe sono contenute nel catalogo Panev?

Il catalogo include: Staffe Tipo A (A 65 170 7, A 45 170 7, A 37 150 7, A 37 170 2) e Tipo B brevettate per porte di piano, più supporti SU 220, SD 150/220, SC 80/90 e staffe guide SG 80 per contrapeso. Tutti i disegni riportano spessore, larghezza, lunghezza e codice articolo.

Il catalogo Panev è disponibile in formato cartaceo?

Il catalogo è disponibile in formato PDF digitale scaricabile gratuitamente. Per ricevere una copia cartacea contattare info@panevascensori.it o chiamare il +39 346 305 4093.

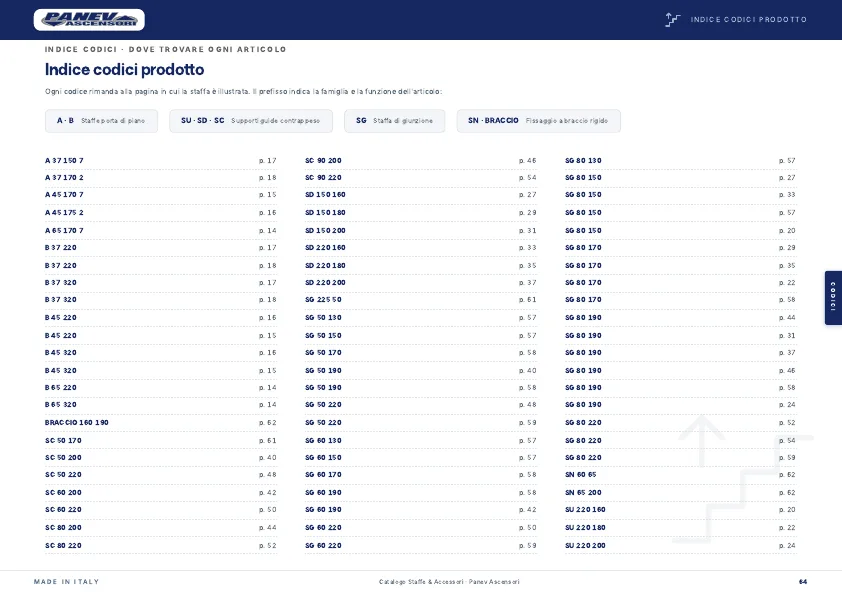

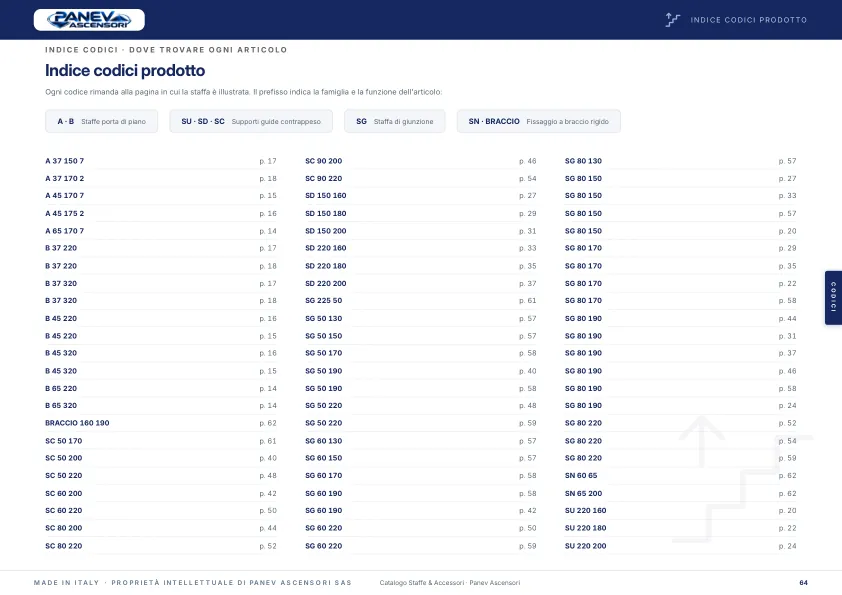

Come leggere i codici articolo delle staffe Panev?

Il codice indica: tipo (A=angolare, B=dritta, SU/SD/SC=supporto, SG=staffa guide), larghezza in mm, lunghezza in mm e numero di asole. Esempio: COD.- A 65 170 7 = staffa angolare larg.65mm lung.170mm con 7 asole. SX/DX indica versione sinistra o destra.

Come si legge un codice staffa nel catalogo Panev Ascensori?

Il codice staffa Panev segue il formato COD.- [Tipo] [Larghezza] [Lunghezza] [Variante]. Esempio: COD.- A 65 170 7 indica staffa Tipo A, larghezza 65mm, lunghezza 170mm, con 7 asole. Le staffe Tipo A e B per porte di ascensori sono coperte dal Brevetto N. 202023000002112. Le staffe per contrappeso (SU, SD, SC, SG) sono standard non brevettate.

Qual è la differenza tra staffa Tipo A e Tipo B nel catalogo Panev?

Nel catalogo Panev Ascensori, la staffa Tipo A (COD.- A) è la staffa angolare superiore per il fissaggio alla parete, con asole multiple per regolazione. La staffa Tipo B (COD.- B) è la staffa dritta verticale che si abbina alla Tipo A per completare il sistema di supporto della porta di piano. Entrambe sono coperte dal Brevetto per Modello di Utilità N. 202023000002112 (UIBM, 2025).

Dove posso scaricare il catalogo tecnico PDF di Panev Ascensori?

Il catalogo tecnico PDF di Panev Ascensori SAS è scaricabile gratuitamente dalla pagina panevascensori.it/catalogo.html. Il catalogo contiene 26 tavole con disegni isometrici, dimensioni e codici di tutte le staffe per porte di ascensori (brevettate N. 202023000002112) e staffe per contrappeso.

Cosa significano i codici SU, SD, SC, SG nel catalogo Panev?

Nel catalogo Panev Ascensori: SU = Supporto staffa guide superiore (220mm larghezza), SD = Supporto staffa guide con deroga (150mm o 220mm), SC = Supporto staffa guide a piatto (50-90mm), SG = Staffa guide per contrappeso (50-80mm). Questi codici identificano la gamma Staffe per Contrappeso, non brevettata, che si abbina in coppie SU/SG, SD/SG, SC/SG per il supporto delle guide del contrappeso ascensore.

📐 Catalogo Tecnico 🏛 Brevetto N. 202023000002112 Made in Italy

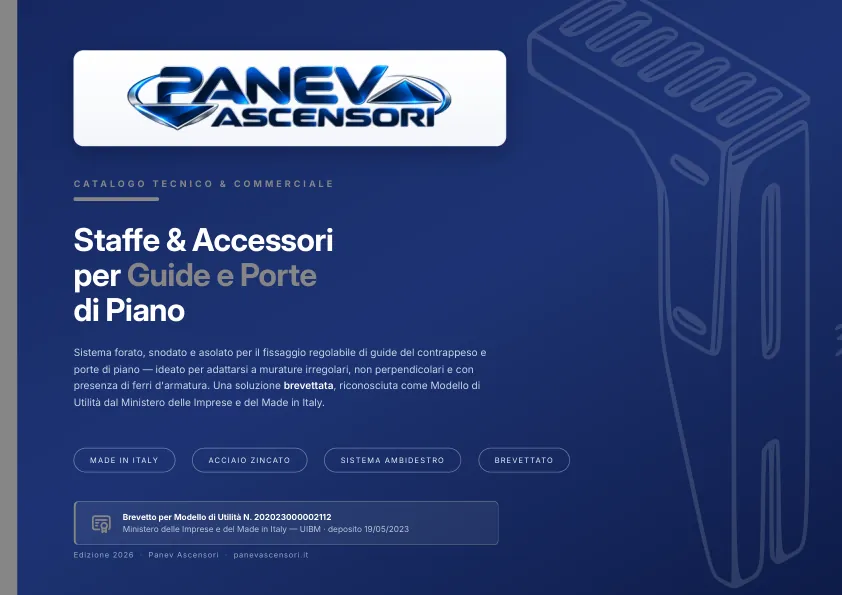

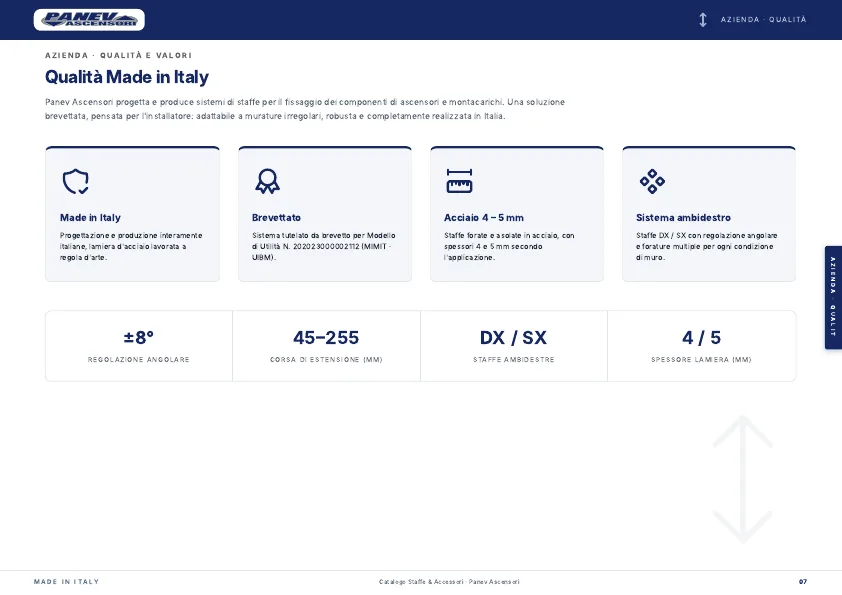

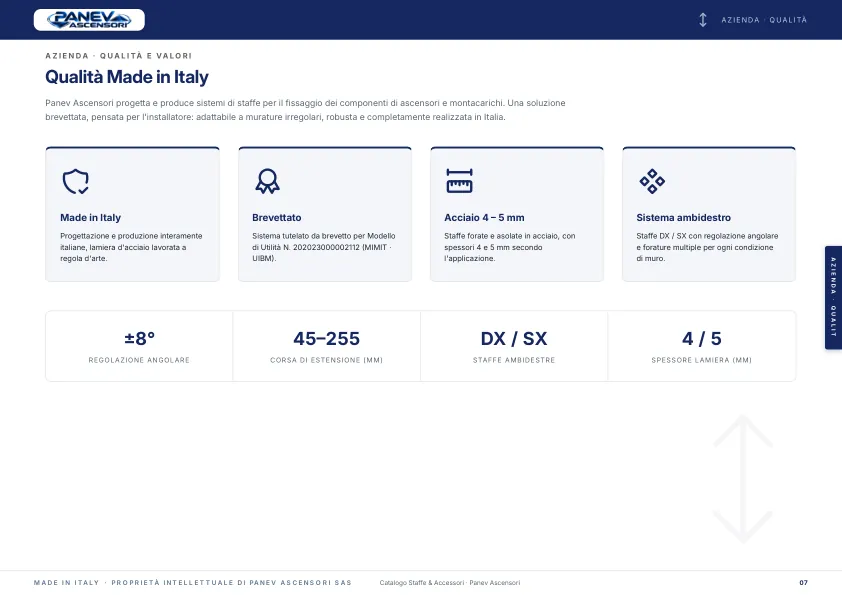

Il Nostro Catalogo Tecnico

Tutto quello che ci chiedi
in un PDF.

26 tavole tecniche, 27 codici prodotto, tutte le dimensioni in millimetri. Il catalogo che usi per preventivare al tuo cliente oggi, e per ordinarci le staffe domani. Spessori, fori, angoli, snodi — tutto documentato. Made in Italy, garanzia produttore.

⬇ Scarica il catalogo PDF Ordina subito →

Pagine26 tavole

Gamma PorteBrevettata

Gamma ContrapesoStandard

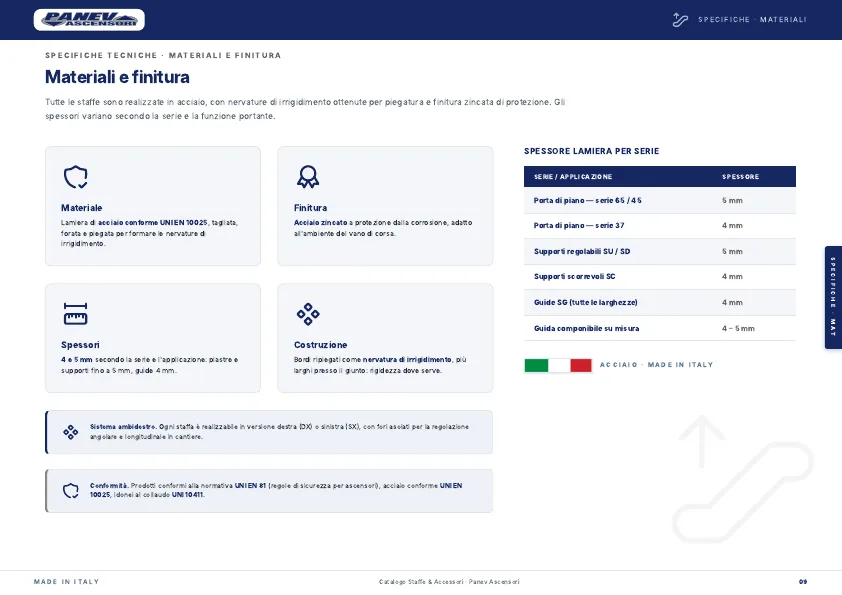

MaterialeAcciaio 4÷5mm

Sfoglia il Catalogo Tecnico

28 tavole tecniche con disegni isometrici, codici prodotto e dimensioni

⬇ Download PDF

🏛 Brevettata — N. 202023000002112

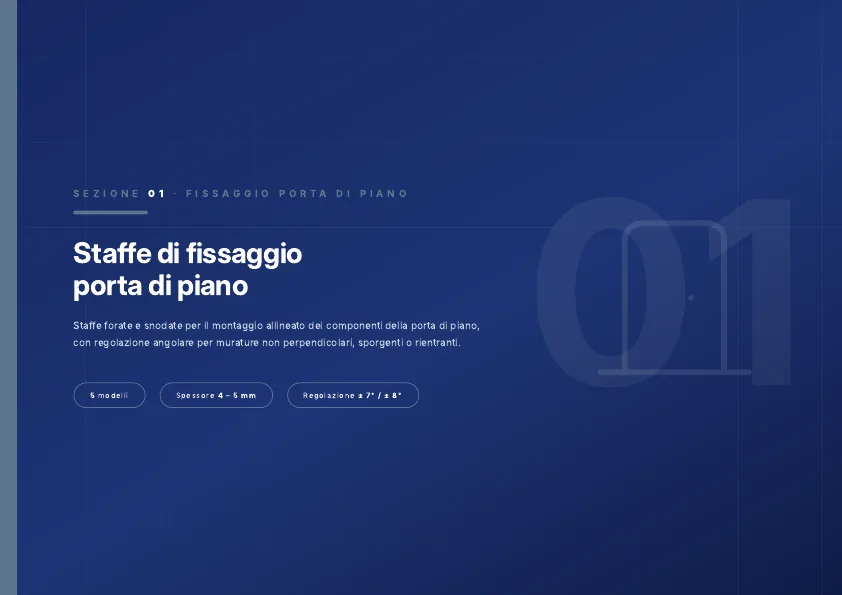

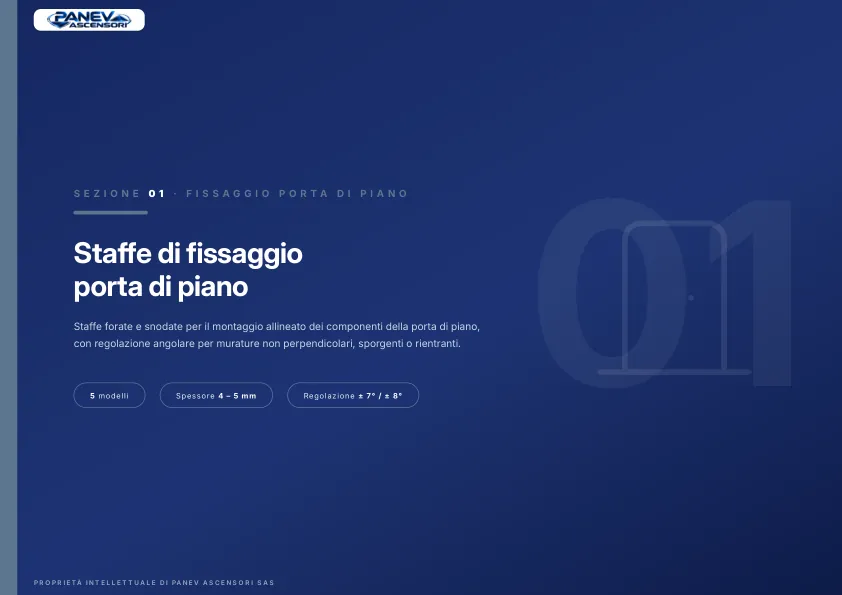

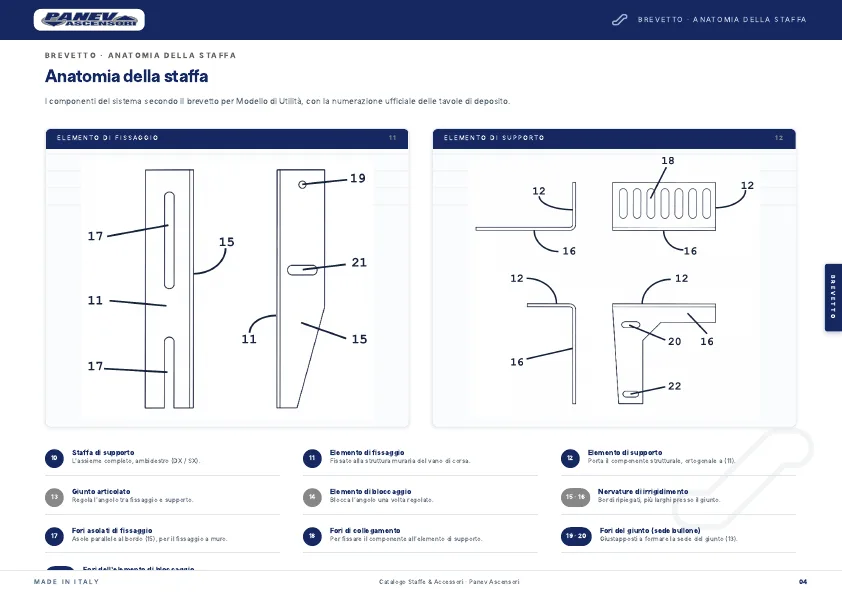

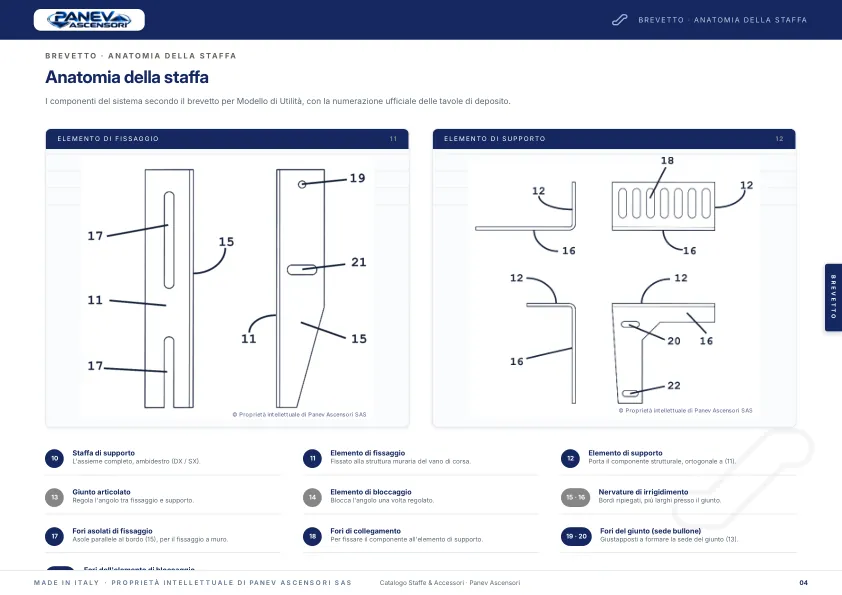

Gamma Staffe per Porte

Sistema brevettato di staffe per porta di piano — forate, snodate, asolate, ambidestre DX/SX.
Consentono il montaggio anche su muri storti, sporgenti, rientranti e pareti con armatura in calcestruzzo.

Staffa Tipo A — disegno tecnico originale

Tipo A — Staffa Angolare Fissaggio Porta di Piano

Elemento angolare con piastra orizzontale forata e lama verticale asolata. Aggancio alla parete + supporto verticale della porta.

CodiceSp.Larg.Lung.AsolePrezzo IVA excl.

COD.- A 65 170 7 5 mm65 mm170 mm7 13,03 €

COD.- A 45 170 7 5 mm45 mm170 mm7 11,87 €

COD.- A 37 150 7 4 mm37 mm150 mm7 11,43 €

COD.- A 37170 2 4 mm37 mm170 mm2 10,23 €

Staffa Tipo B — disegno tecnico originale

Tipo B — Staffa Dritta (Lama Verticale) con Asole

Lama verticale forata con asole per regolazione angolare ±7°/±8°. Si abbina alla rispettiva staffa tipo A. Disponibile in versione DX e SX.

CodiceSp.Larg.Alt.Reg.Prezzo IVA excl.

COD.- B 65 320 5 mm65 mm320 mm±8° 11,21 €

COD.- B 65 220 5 mm65 mm220 mm±8° 9,98 €

COD.- B 45 320 5 mm45 mm320 mm±7° 10,93 €

COD.- B 45 220 5 mm45 mm220 mm±7° 9,72 €

COD.- B 37 320 4 mm37 mm320 mm±7° 10,79 €

COD.- B 37 220 4 mm37 mm220 mm±7° 9,52 €

⚙ Gamma Standard

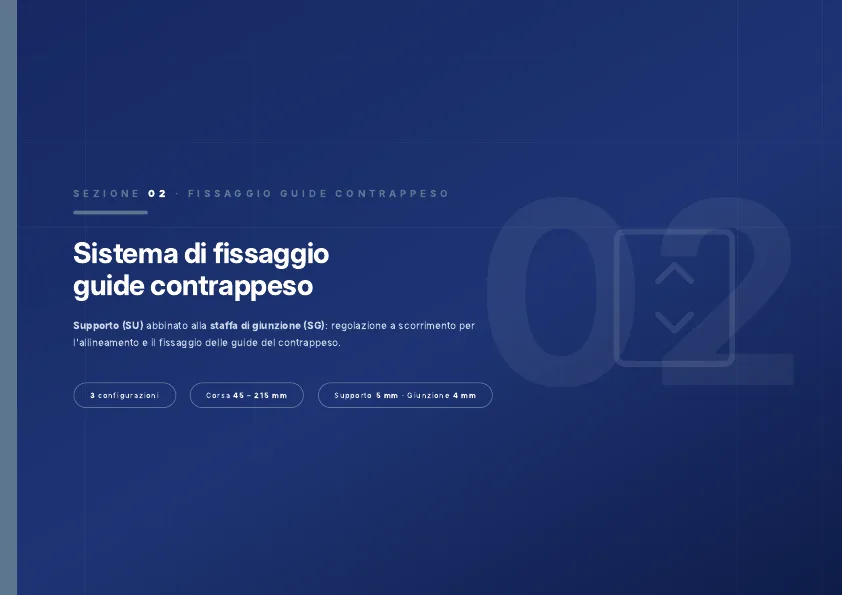

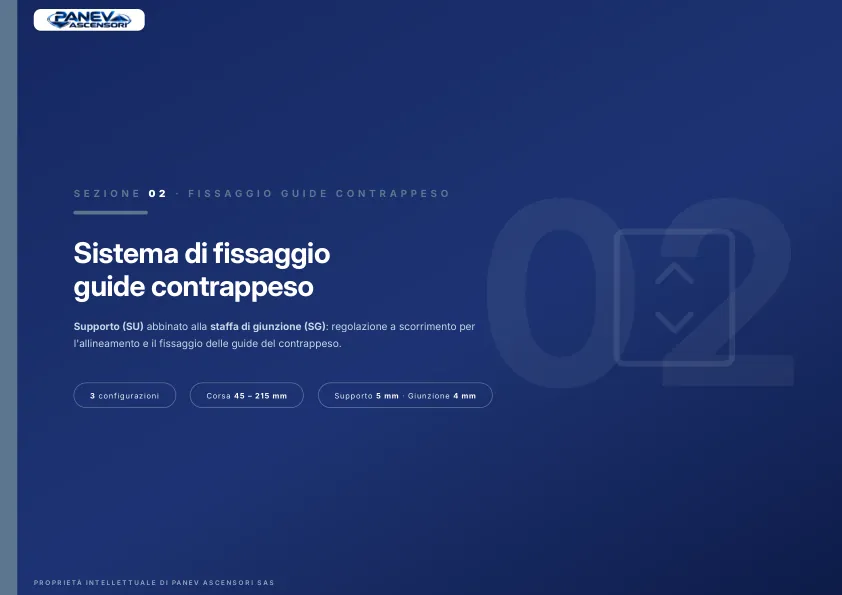

Gamma Staffe per Contrapeso

Staffe per il fissaggio delle guide del contrapeso. Ogni impianto è composto da un Supporto (SU / SD / SC) abbinato a una Staffa Guide (SG). Range di estensione in rosso su ogni tavola.

Supporti SU — Larghezza 220mm, Spessore 5mm

Supporto angolare con braccio orizzontale e piastra verticale asolata. Range di estensione variabile (rosso in catalogo).

CodiceLarg.Lung.Sp.RangePrezzo IVA excl.

COD.- SU 220 160220 mm160 mm5 mm45–155 mm10,40 €

COD.- SU 220 180220 mm180 mm5 mm45–195 mm10,79 €

COD.- SU 220 200220 mm200 mm5 mm45–215 mm11,05 €

Supporti SD — Larghezze 150mm e 220mm, Spessore 5mm

CodiceLarg.Lung.Sp.RangePrezzo IVA excl.

COD.- SD 150 160150 mm160 mm5 mm45–155 mm9,23 €

COD.- SD 150 180150 mm180 mm5 mm45–195 mm9,49 €

COD.- SD 150 200150 mm200 mm5 mm45–215 mm9,75 €

COD.- SD 220 160220 mm160 mm5 mm50–155 mm10,40 €

COD.- SD 220 180220 mm180 mm5 mm45–195 mm10,66 €

COD.- SD 220 200220 mm200 mm5 mm45–215 mm10,92 €

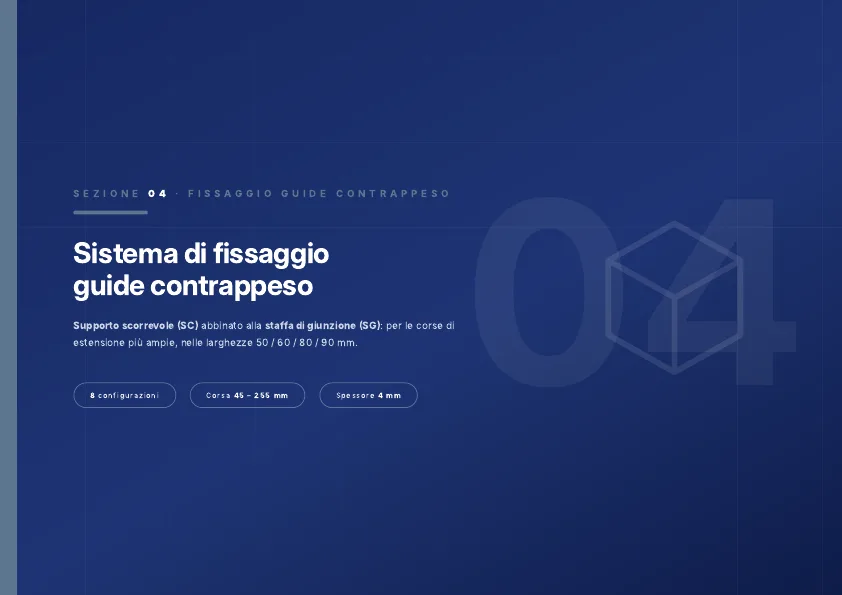

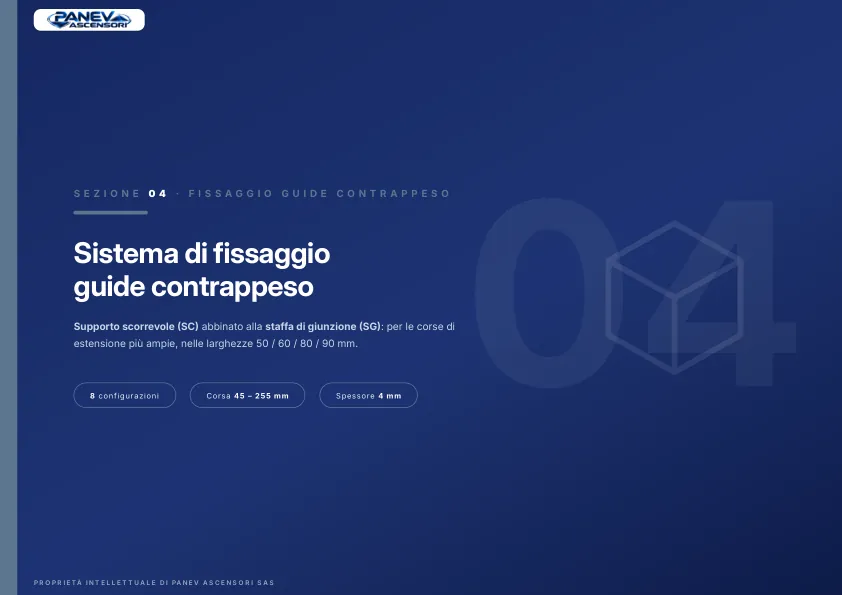

Supporti SC — Barra Piatta, Spessore 4mm

Barra piatta con asole multiple per range di estensione. Sezioni da 50 a 90mm. Lunghezze 200 e 220mm.

CodiceSez.Lung.Sp.RangePrezzo IVA excl.

COD.- SC 50 17050 mm170 mm4 mm45–210 mm*SG 50 serie

COD.- SC 50 20050 mm200 mm4 mm45–210 mmSG 50 190

COD.- SC 60 20060 mm200 mm4 mm45–213 mmSG 60 190

COD.- SC 80 20080 mm200 mm4 mm45–215 mmSG 80 190

COD.- SC 90 20090 mm200 mm4 mm45–215 mmSG 80 190

COD.- SC 50 22050 mm220 mm4 mm45–235 mmSG 50 220

COD.- SC 60 22060 mm220 mm4 mm45–235 mmSG 60 220

COD.- SC 80 22080 mm220 mm4 mm45–255 mmSG 80 220

COD.- SC 90 22090 mm220 mm4 mm45–235 mmSG 80 220

* Misura A da definire secondo progetto

Staffe Guide SG — Si abbinano ai supporti SU / SD / SC

Barra piatta perforata (asole), spessore 4mm. Sezioni 50, 60, 80mm. Lunghezze 130, 150, 170, 190, 220mm.

CodiceSez.LunghezzaPrezzi IVA excl.

COD.- SG 50 serie50 mm130–220 mm8,19 – 8,84 €

COD.- SG 60 serie60 mm130–220 mm8,19 – 9,10 €

COD.- SG 80 serie80 mm130–220 mm9,36 – 9,75 €

COD.- SG 225 5050 mm150 mmSu richiesta

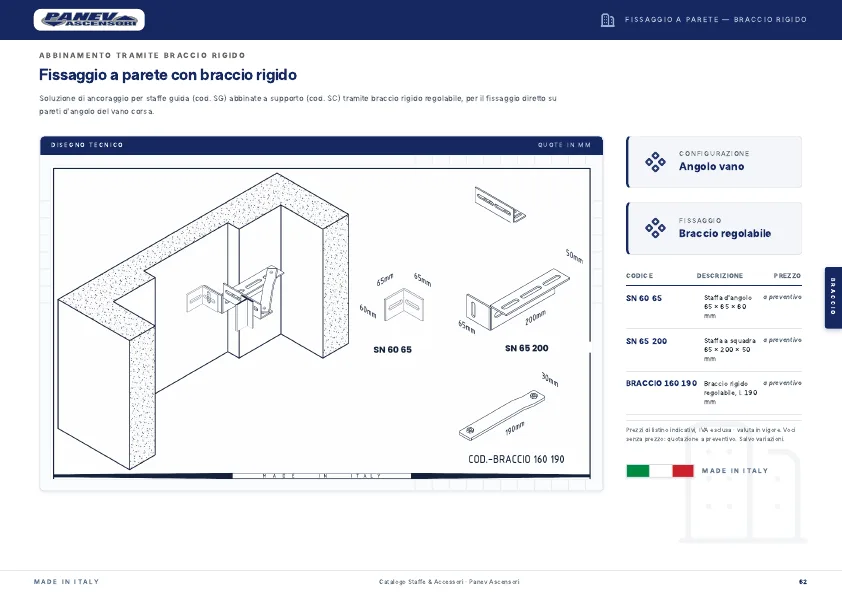

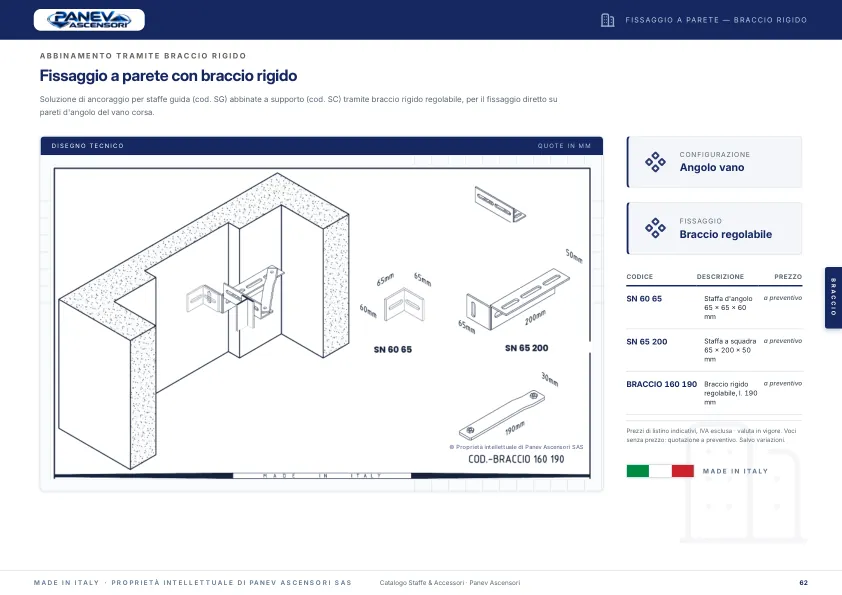

Abbinamento tramite Braccio Rigido

Per installazioni su muri in calcestruzzo con ferri di armatura. COD. SN 60 65 + COD. SN 65 200 + BRACCIO 160 190.

CodiceDimensioniSpessoreDescrizione

COD. SN 60 6560×65×65 mm5 mmStaffa angolare

COD. SN 65 20065×65×200×50 mm5 mmStaffa angolare con piastra

COD.- BRACCIO 160 19030×190 mm5 mmBraccio rigido di collegamento
